Pemasangan tiang lampu jalan yang tepat harus memperhatikan tinggi dan jarak antar tiang, posisi pemasangan, kondisi jalan, pondasi, serta kebutuhan pencahayaan sesuai standar proyek PJU.
Sebab pemasangan yang kurang tepat bisa membuat cahaya tidak tersebar optimal, bahkan dapat mempengaruhi keamanan dan kestabilan konstruksi tiang.
Lantas, bagaimana aturan pemasangan tiang lampu jalan yang tepat?
Yuk, pahami aspek teknis pentingnya standar pemasangan tiang lampu mulai dari penempatan, pondasi, material, hingga proses pemasangannya!
Aturan Pemasangan Tiang Lampu Jalan
Pasang tiang lampu jalan simpel kok, sekadar cari titik kosong, buat pondasi, lalu tiangnya berdiri?
Aslinya…
Tidak sesimple itu ya, ada perencanaan teknis yang perlu diperhatikan agar pencahayaan optimal dan instalasi tetap aman.
Penentuan titik pemasangan perlu menyesuaikan fungsi dan kondisi jalan, geometrik jalan, kebutuhan pencahayaan, hingga lingkungan sekitar. Posisi tiang juga perlu direncanakan agar tidak mengganggu pengguna jalan maupun fasilitas lain.
Hal ini sejalan dengan SNI 7391:2008 tentang Spesifikasi Penerangan Jalan di Kawasan Perkotaan, yang mencakup fungsi, jenis, dimensi, pemasangan, serta penempatan atau penataan penerangan jalan.
Bukan cuma posisi tiang, pondasi, jalur kabel, sistem pembumian (grounding), dan proteksi kelistrikan juga perlu masuk dalam perencanaan.
Untuk aspek kelistrikan, PUIL 2020 menjadi salah satu acuan penting, khususnya SNI 0225:2020 PUIL 2020 untuk instalasi tegangan rendah dan SNI 0225-7-714:2021 untuk instalasi pencahayaan eksternal.
Karena kondisi setiap proyek pasti berbeda,
Aspek tinggi, jarak antar tiang, posisi, dan dimensi pondasi sebaiknya tidak menggunakan satu angka sebagai patokan universal, semuanya perlu disesuaikan dengan perencanaan, gambar kerja, spesifikasi teknis, kondisi lapangan, serta standar yang berlaku.
Standar dan Komponen Pondasi Tiang Lampu Jalan
Pernah bayangin tidak sih, gimana jadinya kalau tiang lampu jalan tiba-tiba roboh pas angin kencang?
Pasti bakal bahaya banget buat para pengguna jalan, kan?
Nah, di balik berdiri kokohnya tiang Penerangan Jalan Umum (PJU) yang sering kita lihat setiap malam, ada “pahlawan tersembunyi” bernama pondasi. Makanya jangan buru-buru menentukan panjang, lebar, dan kedalaman pondasi sebelum tahu beban yang harus ditahannya.
Sebagai contoh spesifikasi proyek, dokumen PJU-TS Bina Marga mensyaratkan pondasi beton bertulang serta mengatur ukuran minimum berdasarkan kelompok klasifikasi jalan.

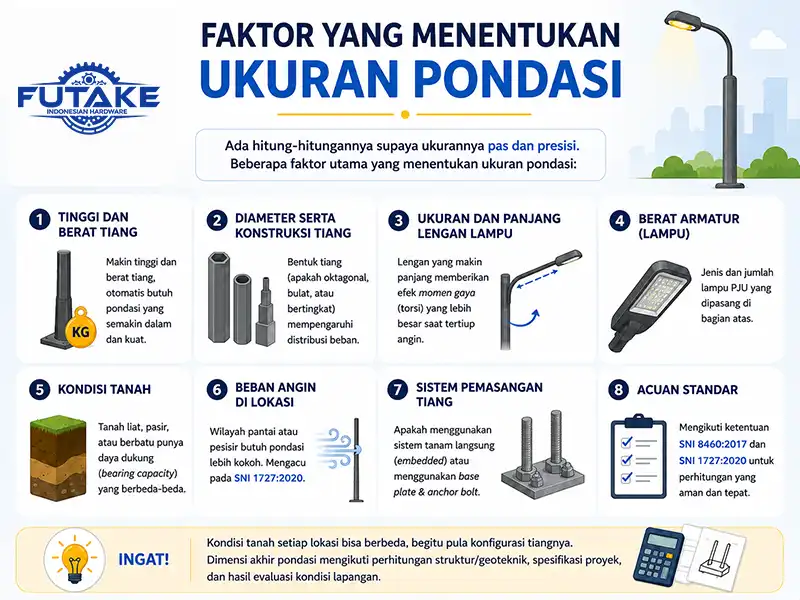

Faktor yang Menentukan Ukuran Pondasi
Bikin pondasi tiang PJU itu tidak bisa asal cor semen doang! Ada hitung-hitungan teknisnya supaya ukurannya pas dan presisi. Beberapa faktor utama yang menentukan besar-kecilnya ukuran pondasi meliputi:
- Tinggi dan Berat Tiang: Makin tinggi dan berat tiang, otomatis butuh pondasi yang semakin dalam dan kuat.
- Diameter serta Konstruksi Tiang: Bentuk tiang (apakah oktagonal, bulat, atau bertingkat) mempengaruhi distribusi bebannya.
- Ukuran dan Panjang Lengan Lampu: Lengan yang makin panjang memberikan efek momen gaya (torsi) yang lebih besar saat tertiup angin.
- Berat Armatur (Lampu): Jenis dan jumlah lampu PJU yang dipasang di bagian atas.
- Kondisi Tanah: Tanah liat, tanah berpasir, atau tanah berbatu punya daya dukung (bearing capacity) yang beda-beda, berdasarkan SNI 8460:2017 tentang Persyaratan Perancangan Geoteknik.
- Beban Angin di Lokasi: Wilayah pantai atau pesisir butuh pondasi yang jauh lebih kokoh dibanding area perkotaan yang terlindung bangunan, dimuat dalam SNI 1727:2020 tentang Beban Desain Minimum dan Kriteria Terkait untuk Bangunan Gedung dan Struktur
- Sistem Pemasangan Tiang: Apakah menggunakan sistem tanam langsung (embedded) atau menggunakan base plate & anchor bolt.
Kondisi tanah di satu lokasi bisa berbeda dengan lokasi lainnya, begitu pula konfigurasi tiangnya. Karena itu, dimensi akhir pondasi sebaiknya mengikuti perhitungan struktur/geoteknik, spesifikasi proyek, dan hasil evaluasi kondisi lapangan.

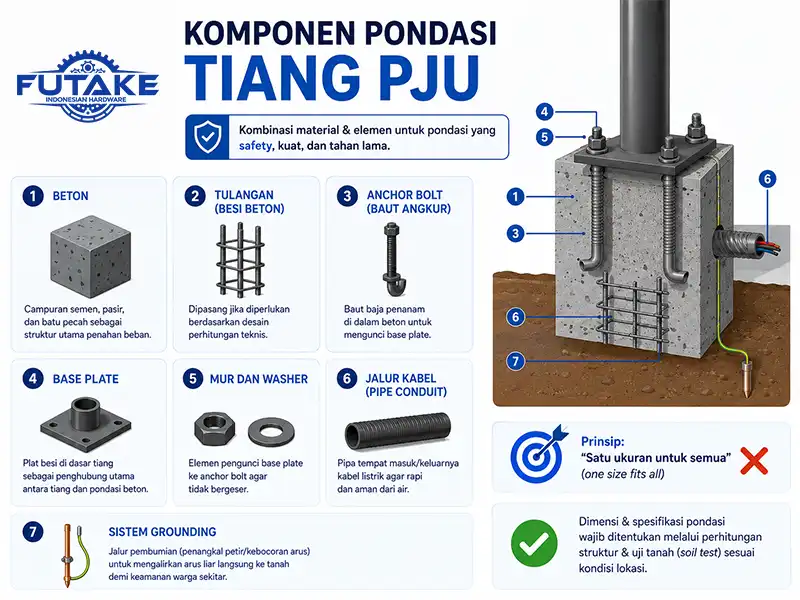

Komponen Pondasi Tiang PJU
Untuk membangun satu unit pondasi tiang lampu jalan yang safety, dibutuhkan kombinasi material dan elemen berikut:
- Beton: Campuran semen, pasir, dan batu pecah sebagai struktur utama penahan beban.
- Tulangan (Besi Beton): Dipasang jika diperlukan berdasarkan desain perhitungan teknis untuk menambah kekuatan tarik.
- Anchor Bolt (Baut Angkur): Baut baja penanam yang tertanam di dalam beton untuk mengunci base plate.
- Base Plate: Plat besi di dasar tiang yang menjadi penghubung utama antara tiang dan pondasi beton.
- Mur dan Washer: Elemen pengunci base plate ke anchor bolt agar tidak bergeser.
- Jalur Kabel (Pipe Conduit): Pipa tempat masuk/keluarnya kabel listrik agar rapi dan aman dari air.
- Sistem Grounding: Jalur pembumian (penangkal petir/kebocoran arus) untuk mengalirkan arus liar langsung ke tanah demi keamanan warga sekitar.
Jangan pernah pakai prinsip “satu ukuran untuk semua” (one size fits all) dalam membangun PJU!
Dimensi dan spesifikasi pondasi wajib ditentukan melalui perhitungan struktur teknis oleh ahli sipil/teknis, dengan menyesuaikan hasil uji tanah (soil test) serta kondisi geografis di lokasi tersebut.

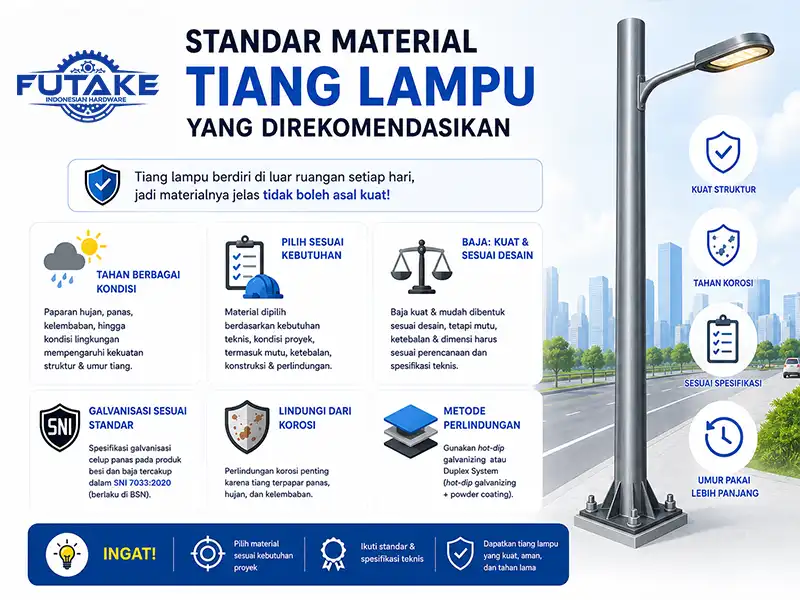

Standar Material Tiang Lampu yang Direkomendasikan
Tiang lampu berdiri di luar ruangan setiap hari, jadi materialnya jelas tidak boleh asal kuat!
Paparan hujan, panas, kelembaban, hingga kondisi lingkungan membuat pemilihan material berpengaruh terhadap kekuatan struktur, ketahanan terhadap korosi, kebutuhan perawatan, dan umur penggunaan tiang.
Karena itu, material tiang lampu PJU perlu dipilih berdasarkan kebutuhan teknis dan kondisi proyek, termasuk memperhatikan mutu material, ketebalan, konstruksi, serta perlindungan permukaannya.
Biar tidak salah pilih, yuk bedah standar material yang pas!
Baja menjadi salah satu material yang umum digunakan karena kuat dan dapat dibentuk sesuai desain proyek, tetapi pemilihan mutu, ketebalan, dan dimensinya tetap harus mengikuti perencanaan serta spesifikasi teknis proyek.
Di Indonesia, spesifikasi galvanisasi celup panas pada produk besi dan baja tercakup dalam SNI 7033:2020 yang tercatat berstatus berlaku di BSN.
Selain material utama, perlindungan terhadap korosi juga penting karena tiang terus terpapar panas, hujan, dan kelembaban. Salah satu metode yang digunakan pada produk besi dan baja adalah hot-dip galvanizing. Dapat juga menggunakan Duplex System, yaitu sistem perlindungan berlapis hot-dip galvanizing dan powder coating.

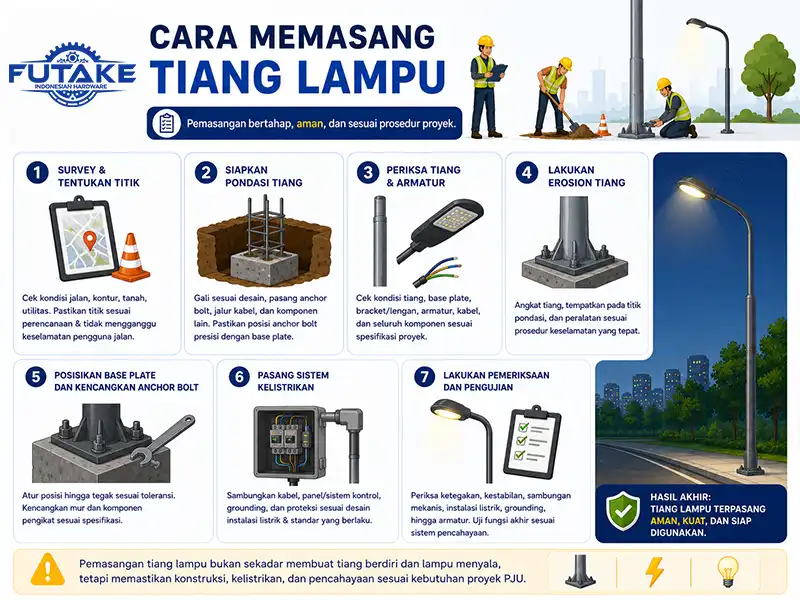

Cara Memasang Tiang Lampu
Tiangnya sudah berkualitas, tapi pemasangannya asal-asalan? Hasilnya tetap bisa bikin proyek bermasalah!
Pemasangan tiang lampu jalan perlu dilakukan secara bertahap. Setiap tahapan juga harus mengikuti gambar kerja, spesifikasi teknis, kondisi lapangan, dan prosedur keselamatan proyek. Supaya lebih mudah dipahami, berikut alur pemasangannya:
- Survey dan Tentukan Titik Pemasangan
Awali dengan mengecek kondisi jalan, kontur dan kondisi tanah, serta keberadaan utilitas di sekitar lokasi. Pastikan titik pemasangan sesuai gambar perencanaan dan tidak mengganggu fungsi maupun keselamatan pengguna jalan. - Siapkan Pondasi Tiang

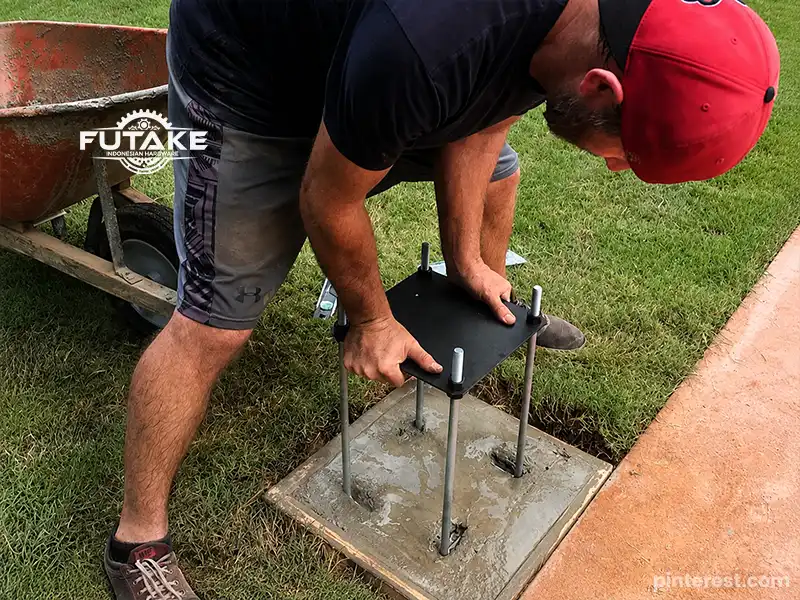

Lakukan penggalian sesuai desain pondasi, kemudian siapkan tulangan jika diperlukan, anchor bolt, jalur kabel, serta komponen lain sebelum pengecoran. Posisi anchor bolt harus presisi agar nantinya sesuai dengan lubang pada base plate tiang. - Periksa Tiang dan Armatur Lampu
Sebelum tiang didirikan, cek kondisi tiang, base plate, bracket atau lengan, armatur lampu, kabel, serta komponen pendukung lainnya. Pastikan tidak ada kerusakan dan seluruh komponen sesuai spesifikasi proyek. - Lakukan Erection Tiang
Setelah pondasi siap sesuai persyaratan desain, tiang dapat diangkat dan ditempatkan pada titik pemasangan menggunakan metode serta peralatan yang sesuai dengan bobot tiang dan kondisi lapangan. Proses ini perlu dilakukan dengan prosedur keselamatan yang tepat. - Posisikan Base Plate dan Kencangkan Anchor Bolt
Tempatkan base plate pada anchor bolt, kemudian atur posisi tiang hingga tegak sesuai toleransi proyek. Setelah posisinya tepat, mur dan komponen pengikat dapat dikencangkan mengikuti spesifikasi teknis yang digunakan. - Pasang Sistem Kelistrikan
Lanjutkan dengan penyambungan kabel, panel atau sistem kontrol, grounding, dan perangkat proteksi sesuai desain instalasi listrik. Pekerjaan kelistrikan sebaiknya dilakukan oleh tenaga yang kompeten dan mengikuti ketentuan keselamatan serta standar yang berlaku. - Lakukan Pemeriksaan dan Pengujian
Jangan langsung anggap selesai begitu lampunya menyala! Periksa kembali ketegakan dan kestabilan tiang, sambungan mekanis, instalasi listrik, grounding, hingga fungsi armatur. Pengujian akhir membantu memastikan tiang terpasang sesuai dan sistem pencahayaan beroperasi sebagaimana direncanakan.
Dengan tahapan yang terstruktur, pemasangan tiang lampu bukan sekadar membuat tiang berdiri dan lampu menyala, tetapi memastikan konstruksi, kelistrikan, dan pencahayaan sesuai kebutuhan proyek PJU.
Baca Juga

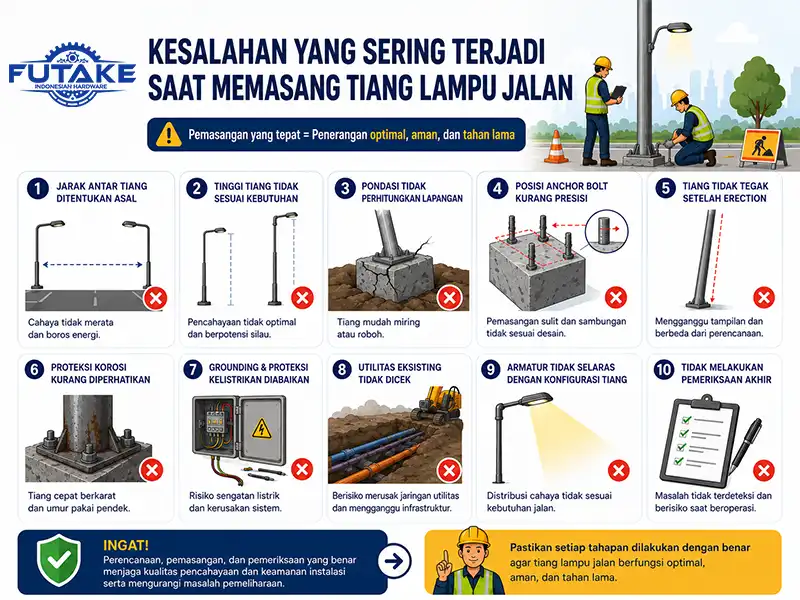

Kesalahan yang Sering Terjadi Saat Memasang Tiang Lampu Jalan
Tiang sudah berdiri tegak dan lampu berhasil menyala, bukan berarti pemasangan PJU otomatis sudah tepat!
Ada detail teknis yang terlihat sederhana, tetapi bisa mempengaruhi kualitas pencahayaan, kestabilan tiang, hingga keamanan instalasi. Supaya lebih mudah dicek sebelum proyek selesai, berikut beberapa kesalahan yang perlu dihindari saat memasang tiang lampu jalan:
- Jarak Antar Tiang Ditentukan Asal
Jarak tiang yang terlalu dekat atau terlalu jauh dapat mempengaruhi pemerataan pencahayaan. Karena itu, penempatannya perlu mempertimbangkan kebutuhan pencahayaan, karakteristik armatur, tinggi tiang, serta kondisi dan geometrik jalan. - Tinggi Tiang Tidak Sesuai Kebutuhan Jalan
Jangan menyamakan tinggi tiang untuk setiap lokasi. Lebar dan fungsi jalan, distribusi cahaya armatur, serta desain penerangan perlu dipertimbangkan agar konfigurasi tiang sesuai dengan kebutuhan area yang diterangi. - Pondasi Tidak Mempertimbangkan Kondisi Lapangan
Tiangnya kuat, tapi pondasinya kurang tepat? Tetap berisiko. Desain pondasi perlu mempertimbangkan kondisi tanah, dimensi dan berat tiang, konfigurasi lengan dan armatur, serta beban lingkungan seperti angin. - Posisi Anchor Bolt Kurang Presisi
Anchor bolt harus ditempatkan sesuai konfigurasi lubang base plate. Posisi yang tidak presisi dapat menyulitkan pemasangan dan berpotensi membuat sambungan dasar tiang tidak sesuai dengan desain. - Tiang Tidak Tegak Setelah Erection
Setelah tiang didirikan, ketegakannya perlu diperiksa sebelum pekerjaan dinyatakan selesai. Selain memengaruhi tampilan, posisi tiang yang tidak sesuai juga dapat membuat instalasi berbeda dari perencanaan struktur dan pencahayaan. - Proteksi Korosi Kurang Diperhatikan
Tiang PJU terus terpapar lingkungan luar, sehingga perlindungan permukaan perlu diperhatikan. Metode seperti hot-dip galvanizing atau sistem perlindungan berlapis seperti Duplex System dapat digunakan sesuai material, kondisi lingkungan, dan spesifikasi proyek. - Grounding dan Proteksi Kelistrikan Diabaikan
Jangan hanya fokus membuat lampu menyala. Sistem grounding, kabel, sambungan, serta perangkat proteksi kelistrikan perlu dipasang sesuai desain dan ketentuan instalasi listrik yang berlaku. - Utilitas Eksisting Tidak Dicek
Sebelum menggali pondasi atau membuat jalur kabel, periksa keberadaan utilitas di lokasi, baik di bawah maupun di atas tanah. Tahap ini penting untuk menghindari benturan dengan jaringan listrik, telekomunikasi, air, atau infrastruktur lainnya. - Armatur Tidak Selaras dengan Konfigurasi Tiang
Armatur, tinggi tiang, panjang lengan, sudut pemasangan, dan jarak antar tiang merupakan bagian dari satu sistem pencahayaan. Pemilihan salah satunya tanpa mempertimbangkan komponen lain dapat membuat hasil penerangan tidak sesuai kebutuhan. - Tidak Melakukan Pemeriksaan Akhir
Lampu menyala bukan tanda pekerjaan sudah selesai. Setelah instalasi, periksa kembali ketegakan dan kestabilan tiang, pengencangan sambungan, kondisi komponen, sistem kelistrikan dan grounding, serta fungsi pencahayaan sesuai prosedur dan spesifikasi proyek.
Intinya, kesalahan kecil saat pemasangan bisa berkembang menjadi masalah besar setelah PJU mulai beroperasi.
Perencanaan, pemasangan, dan pemeriksaan yang dilakukan dengan benar membantu menjaga kualitas pencahayaan dan keamanan instalasi sekaligus mengurangi potensi masalah pemeliharaan selama masa layanan infrastruktur.
